台积电：进军1nm工艺！
台积电在日前的股东大会上也表态：正在研究2nm以下的工艺，在一步步逼近1nm工艺。

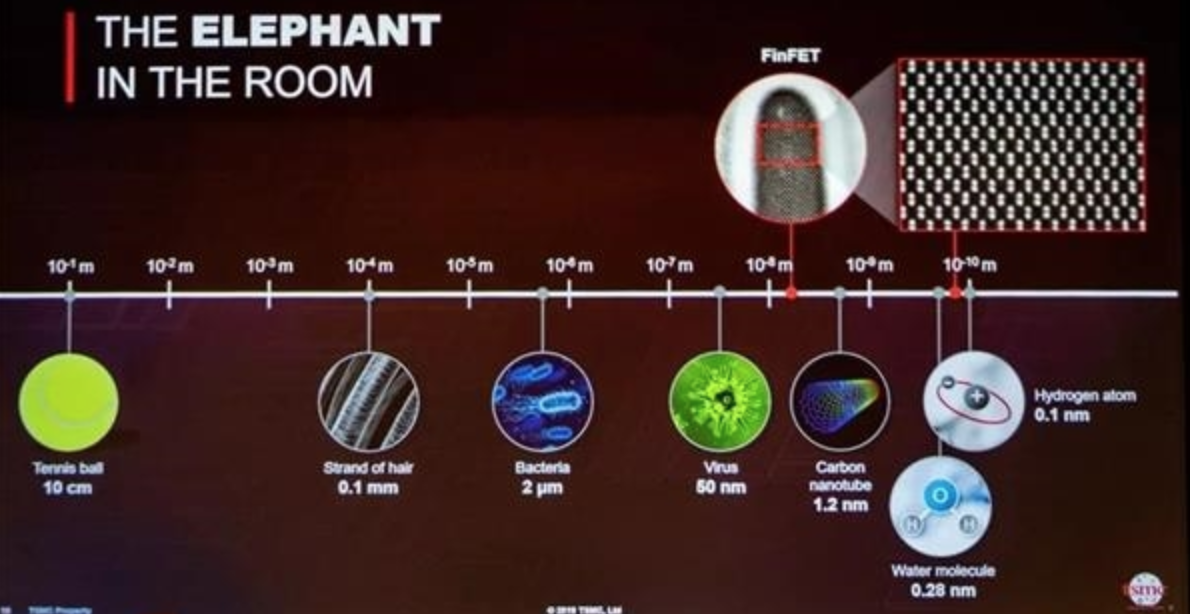

1nm工艺不仅仅是这个数字看上重要，它还有更深的含义——1nm级别的工艺有可能是硅基半导体的终结，再往下走就需要换材料了，比如纳米片、碳纳米管等等，2017年IBM领衔的科研团队就成功使用碳纳米管制造出了1nm晶体管。
硅基半导体工艺的极限其实一直在突破，之前的说法中，10nm、7nm、5nm、3nm甚至2nm都被当做过硅基工艺的极限，现在来看还是一步步被突破了。
版权所有，未经授权不得以任何形式转载及使用，违者必究。
