中科大团队最新研发的软体机器人,有点接地气!

他们主要是受象鼻启发。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

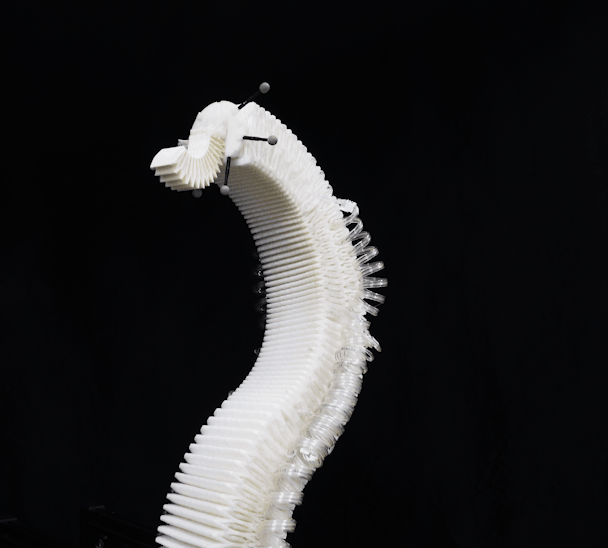

造出来的机器人是酱紫的。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

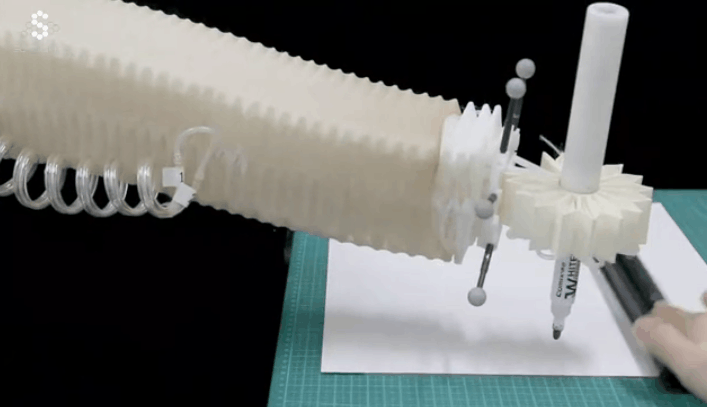

跟以往普遍应用于深海研究、医疗康复、制造等领域不同的是,它主要应用在我们的日常生活中。

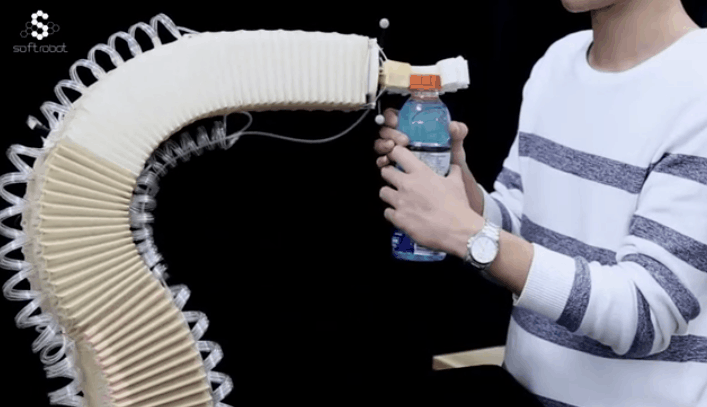

比如,给女朋友拧瓶盖。

嗯,首先你得有个女朋友。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

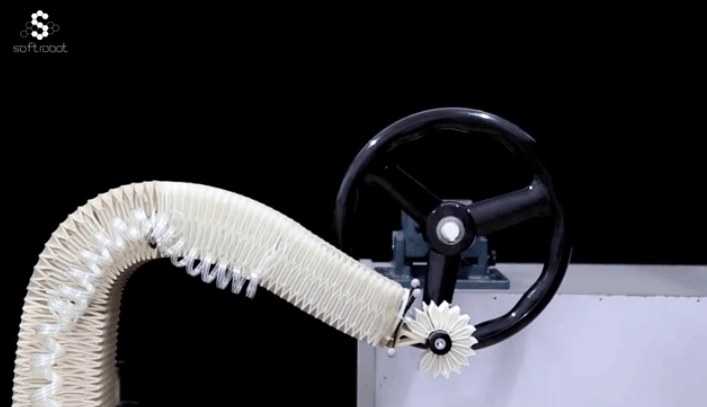

还可以开车转手轮。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

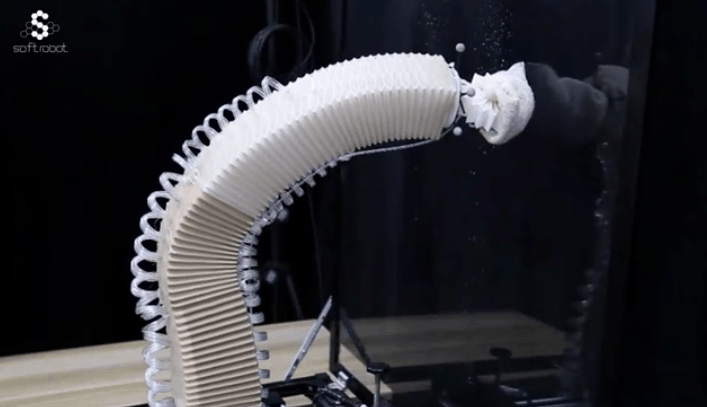

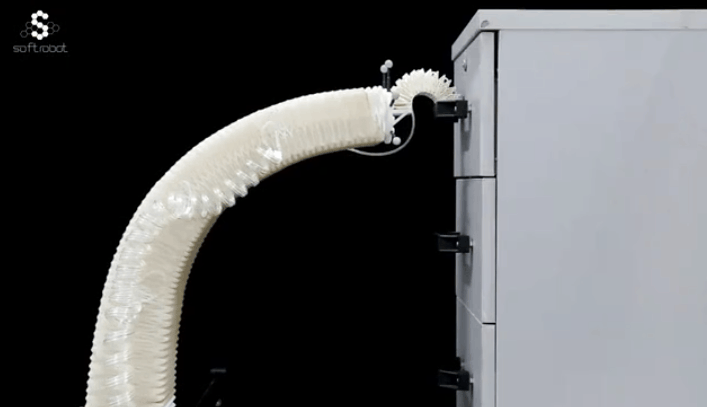

以及一些像开门、开抽屉、擦玻璃之类的日常任务,也统统不在话下。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

这一软体机器人由中科大计算机学院陈小平教授领衔打造,其研究成果入选机器人顶刊IJRR。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

具体是如何实现的呢?

如何实现?

这个机器人最大的特点,就是蜂巢气动网络结构

基于这种结构,制备了像象鼻一样兼具灵活度和大负载能力的软体手臂,其负载能力约为3Kg,负载自重比达到了1:1。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

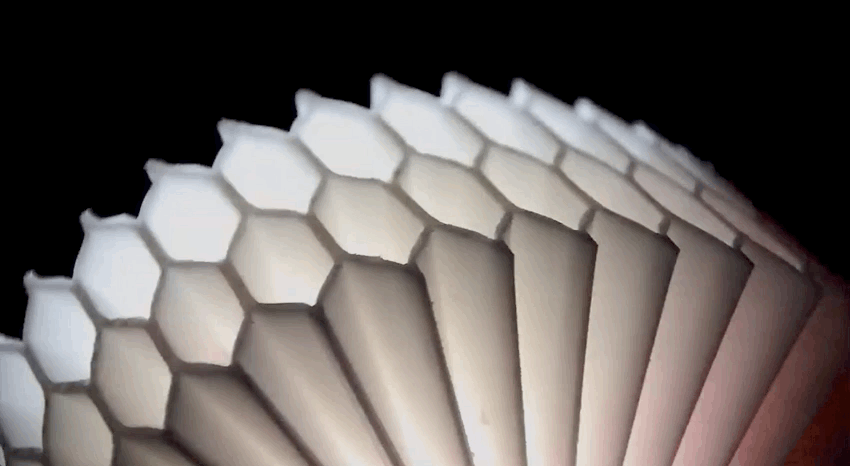

拆解来看,就是蜂巢结构和气囊的结合。

蜂巢的六边形结构密度小、压缩性能和剪切性能高,可为气动网络结构内部提供骨架,具有很好的支撑性。

这一结构是使用桌面级3D打印机打印的,也就决定了这一机器人成本低、易制备。

团队成员表示,目前,最短两天就可以打印出一只60cm长的手臂,成本在3500元左右(包含材料费和打印服务费)。

如果以后实现量产,使用模具制作可以进一步将制备时间缩短至分钟级别。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

而气囊是弹性体内部的一系列通道和腔室。当气囊充气时,依靠蜂巢的结构形变,能产生不同方向的弯曲运动或者伸长运动。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

气囊的制备使用的是成熟的尼龙布加工工艺,每条手臂大约需要250个气囊,总成本约1000元。

除了蜂巢结构和气囊外,还有用于驱动手臂运动的比例调压阀,是工业上常用的气动元件。

整个手臂使用了16个比例调压阀进行控制,成本约3万元。

下一步我们将自研低成本驱动系统,进一步降低总成本。

因此可以说,整个制备过程比较容易,各个元件都已经有成熟的解决方案。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

有了大体结构,就要看如何执行交互任务了。

研究团队提出了两种控制方法。

第一种是基于简化Jacobian模型的反馈控制,利用机器人在交互过程中不受环境影响的运动规律。

第二种是基于Q-learning的控制方法,通过设置虚拟目标来增加训练数据。

受人执行操纵任务的启发,研究团队还实现了分层控制系统,包含行为规划器和行为控制系统两个部分。

而行为控制系统,又区分为高层行为控制器、低层运动控制器和控制终端。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

具体来说,当执行某项任务时,先由要行为规划器,规划出做什么的动作。

以转手轮为例,只需要“向前,向下,向后,向上”这四个行为,就能将手轮转动一圈。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

然后再由高层行为控制器,在三维空间里设定目标,然后传给低层运动控制器,引导手臂沿着指定的方向。

而这里的“引导”,是指低级运动控制器为控制终端产生电压,以产生相应的压力来驱动软臂。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

最终,证明了在这一系统的控制下,软体机器人能在没有力传感器和环境精确模型的情况下,像人一样完成简单的交互任务。

背后的团队

而这一机器人,由中科大计算机学院陈小平教授团队打造。

中科大打造“象鼻”机器人,开门、擦玻璃、给女朋友拧瓶盖的那种

据介绍,该团队在软体机器人领域研究近十年,曾先后获得IEEE ROBIO 2016最佳会议论文奖和哈佛大学软体机器人挑战赛第二名。

团队成员表示,

接下来团队将继续从自然界汲取灵感,开展软体机器人的相关研究,拓展机器人技术的边界,争取早日让机器人早日走进千家万户。

论文链接:
https://journals.sagepub.com/doi/10.1177/0278364920979367
参考链接:
https://softroboticstoolkit.com/hpn-manipulator
https://sites.google.com/view/softrobot
