东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁
实验还将继续
金磊 整理自 B站
量子位 | 公众号 QbitAI
备受全球物理界关注的常温常压超导,复现实验初步结果新鲜出炉!
东南大学孙悦教授(B站Up主“科学调查局”)便将这一全流程公布了出来:
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/ada9a5f8aecfa509b23d9d3131851c3b.png)
话不多说,直接上结果:

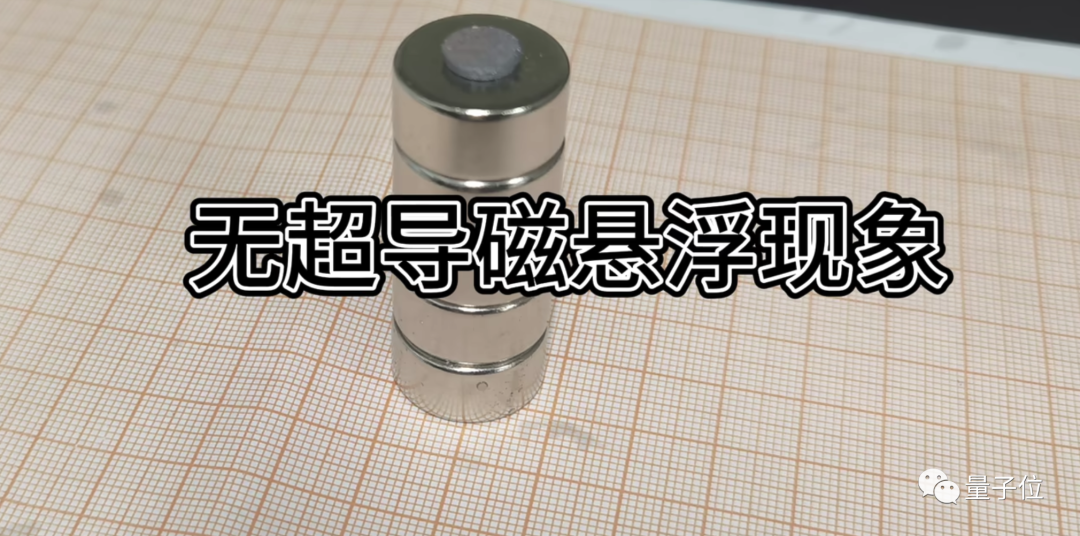

没有看到任何可能是超导的信号。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/88572bab342e7f4a7b4efb33fe4083e6.png)
截至发稿前,这个视频已经有超过100万的播放量,着实是引发了不小的关注。
孙教授在超导领域有着十多年的研究经历,此前就表示过对于韩国团队此次的新研究持“怀疑态度”。
那么这个复现实验具体是如何进行的?我们继续往下看。
(注:本文内容已经孙教授授权。)
复现实验全流程
孙悦教授和施智祥教授团队关注到此次新研究是在7月25日,并于当天决定购买原材料。
到了第二天,原材料到货,团队此时也确定好了实验方案。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/c278ba18f4bbb85a32f8dfc546eb2473.png)
实验的第一步是合成前驱物,分别是Lanarkite和Cu3P。
在这个步骤中,团队为了防止材料被氧化,将它们放置在了氩气保护的手套箱内,再进行称量、配平原料等工作。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/129697dd738628d7454642a4960c7e5b.gif)
配平完成之后,团队依旧是在手套箱内进行了原料研磨的工作,让其充分地混合均匀。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/b55816ede8a502ab0105e8a43a7bab55.gif)
实验的第二步,是按照论文所述,将原料放入石英管里抽真空。
不过孙教授和施教授表示此前的论文中存在矛盾点,即文字部分所述的是“有空气”,但在图表中又是“高真空”。

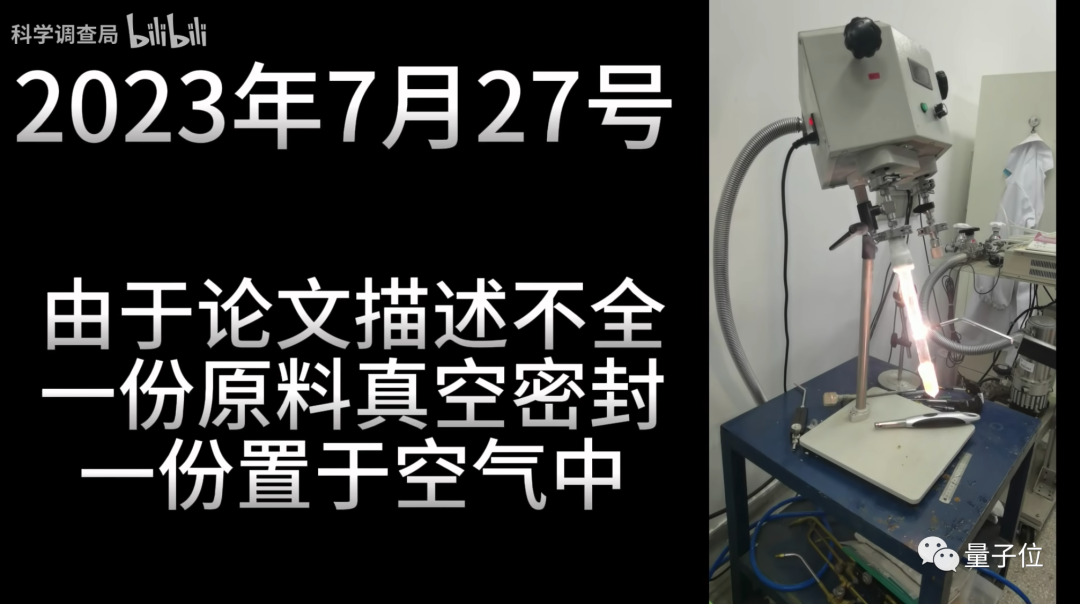

因此,团队在这个步骤中,将一份原料置于真空密封状态,另一份则是置于空气中。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/3fdbdad5e87d0ffcedead73a9ebedb50.png)
接下来,就来到了“炼丹”的环节。
团队把上述的两份原料都放进了实验室的高温炉当中进行烧结。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/b76a0bcf4a3f1c41f9c8ef03703be9fd.gif)
孙教授和施教授表示,单是这一步便消耗了他们2天的时间:
因为按照论文所述,需要烧结48个小时。

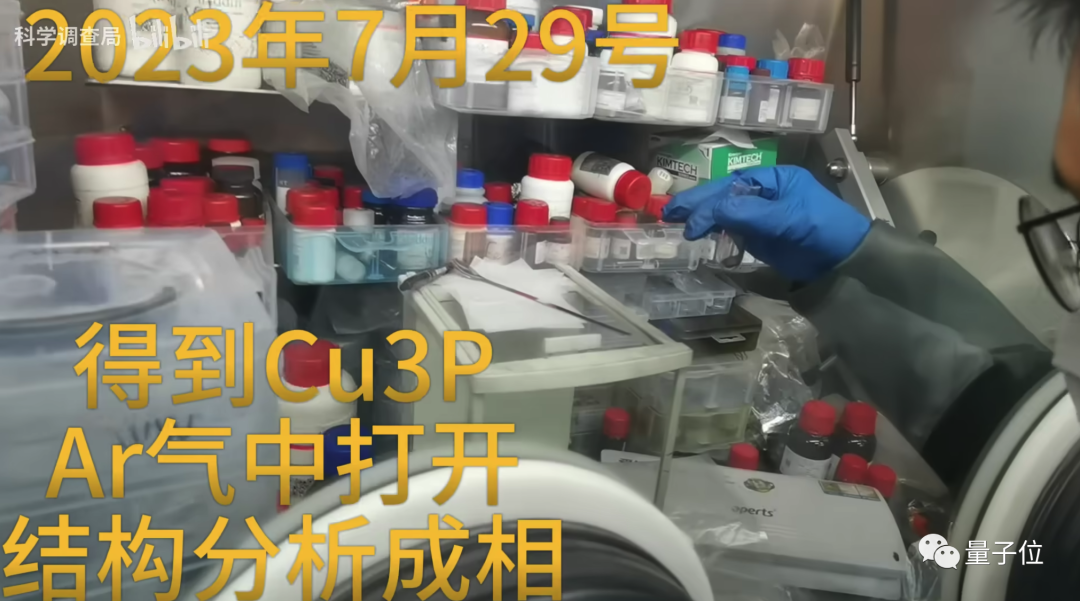

最终于7月29日,团队得到了烧结后的前驱物。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/f5dc357ced0cf14815b2a39c80a16560.png)
值得注意的是,为了防止原料会在空气中被氧化或受潮,团队都是在手套箱内将原料打开、磨粉,以及X射线衍射(XRD)分析等工作。

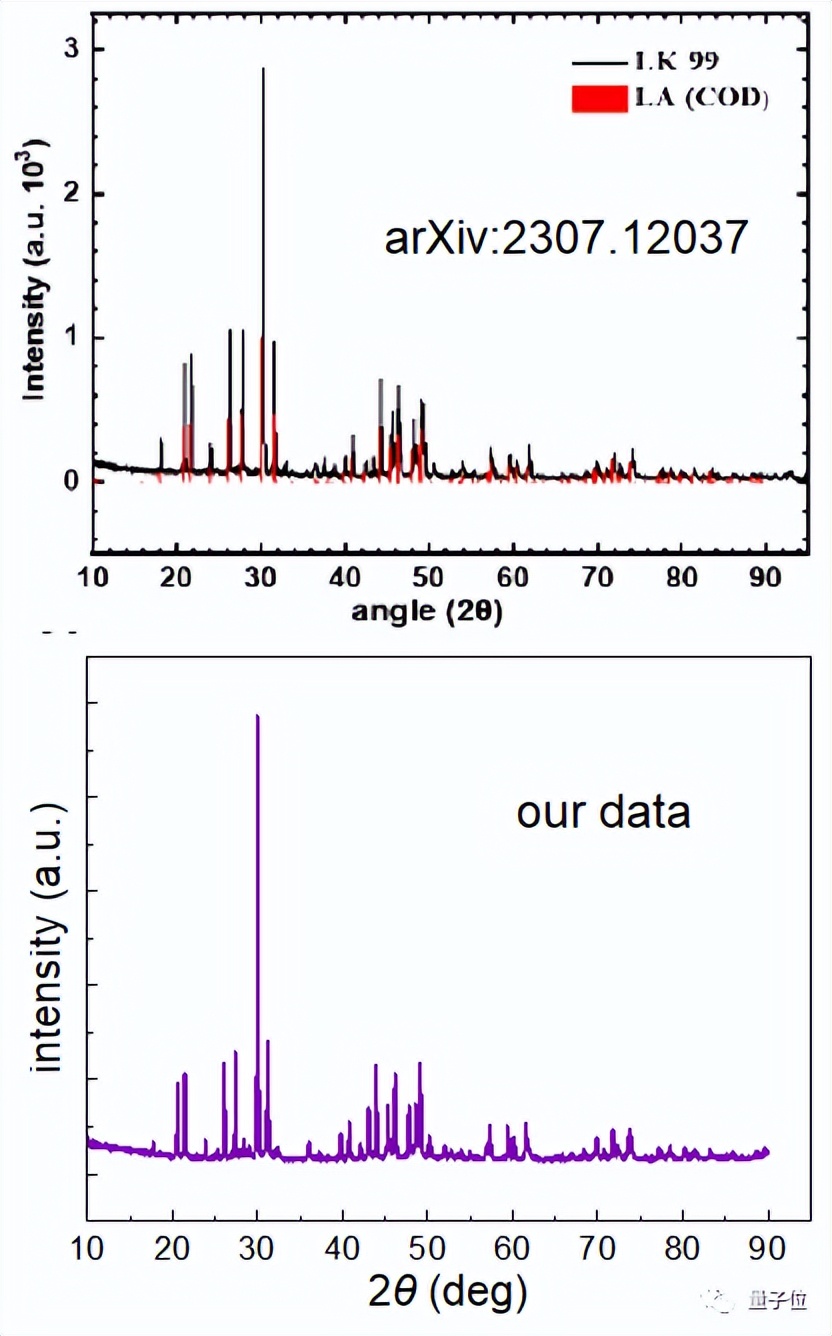

值得注意的是,孙教授和施教授团队成相的XRD数据是与论文中保持一致的。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/62295638f843c7693bc14526996c8473.jpeg)
接下来便是继续合成目标材料。
不过此时,孙教授和施教授团队发现论文文章里又出现了一个问题。
韩国研究里将两个原料反应生成的最终产物铜和磷的比例是1:6,不过前驱物的毕竟是Cu3P,就出现了方程式很难配平的问题。

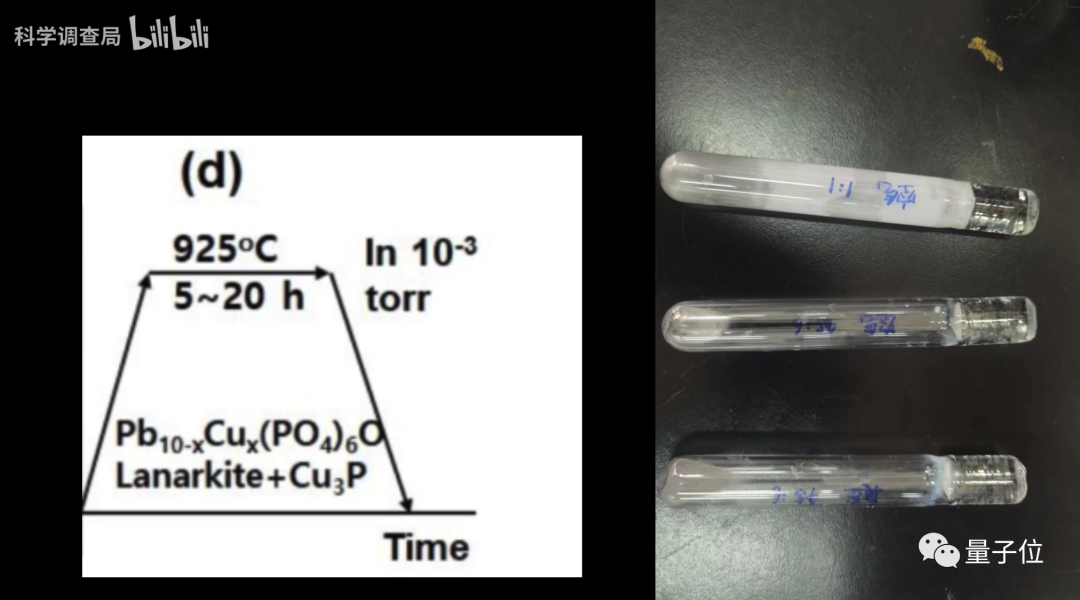

因此,孙教授和施教授便尝试了两种不同的配比。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/8f084bd30e64da5097e9bbab5a97827a.png)
加之前驱物的烧结也是在真空和有氧两种环境下,以及论文中合成条件是925℃、5~20个小时。
团队决定采取10小时和20小时两种不同的条件。
叠加上述种种不同的变量,团队共计进行了8次实验。
最终,便来到了实验展示环节。

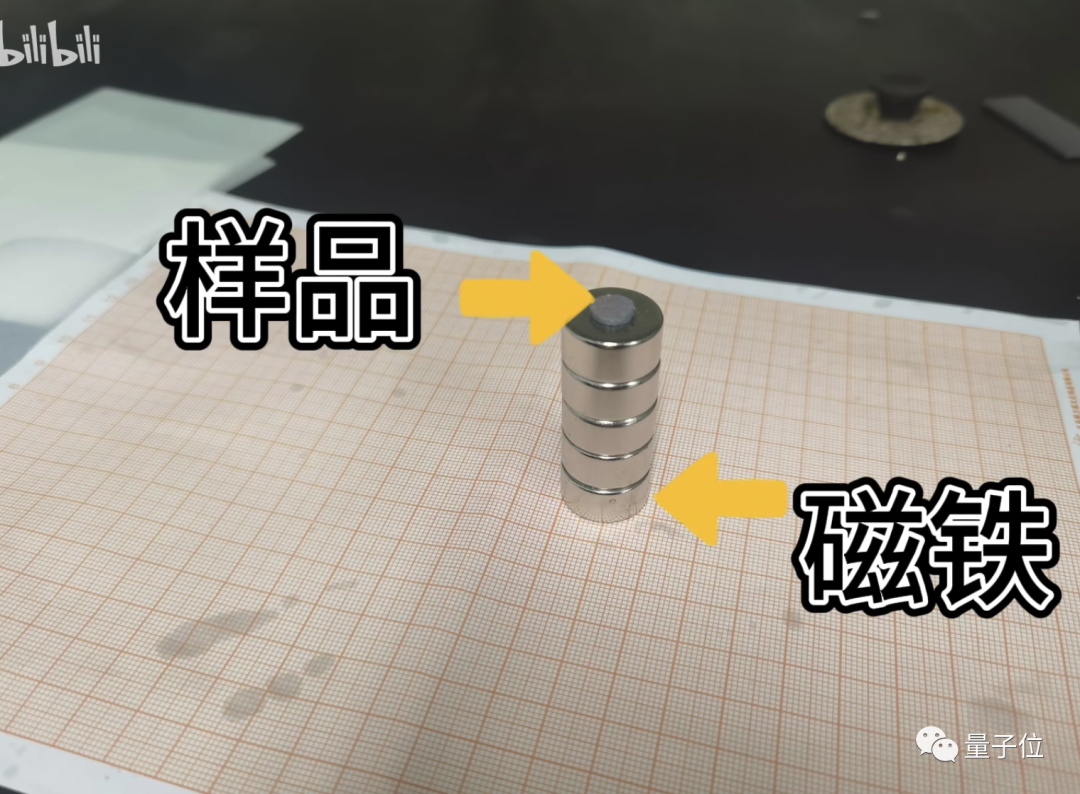

在超导磁悬浮实验中,正如上文所述,样品是稳稳躺在了磁铁上面,并未出现理想的结果。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/c5b3cffac6fc8c14d367dd64d7beeece.png)

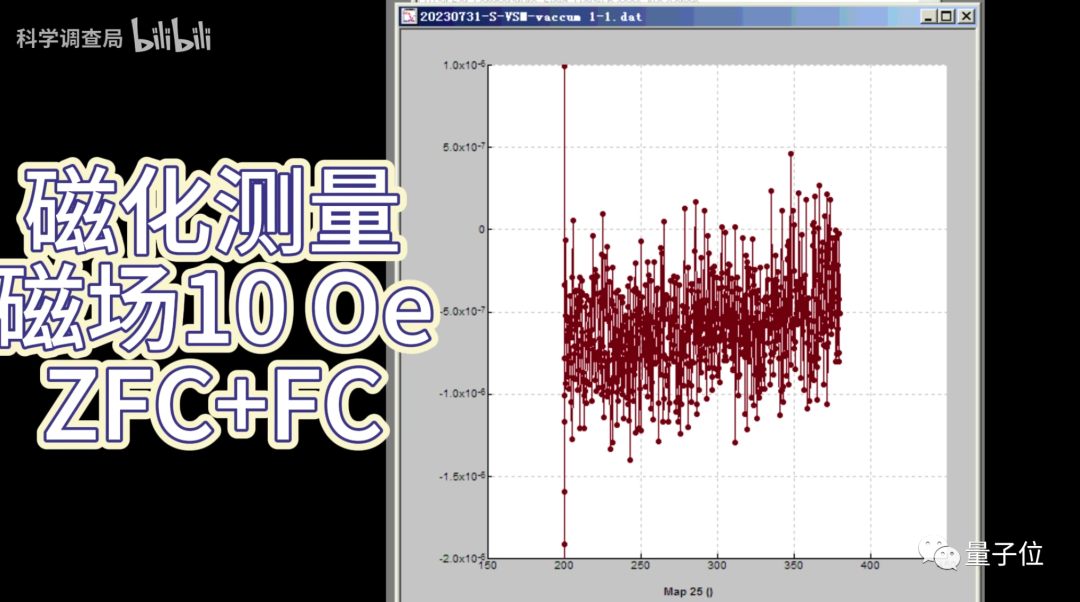

随后,团队又对样品进行了磁化测量,结果显示,依旧是没有任何超导迹象。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/58b0228db5206fbc7037d8f9a0fdeb1d.png)
不过这个结果也确实体现出了一些负的磁化信号,说明样品具备很弱的抗磁性。
也正因为信号很弱,也不能完全排除是杂质所导致的结果。

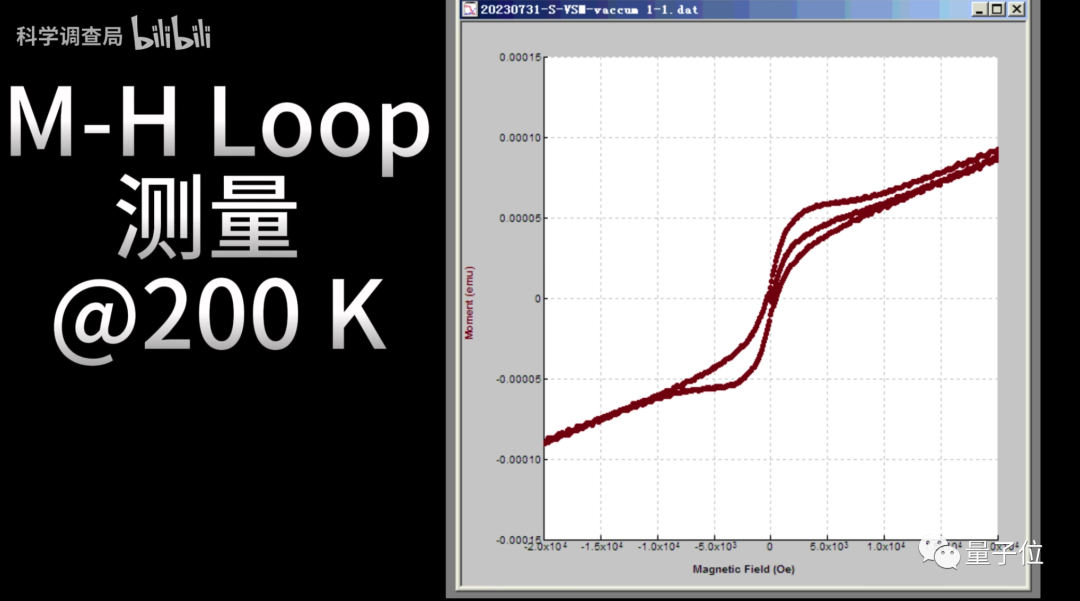

随后孙教授和施教授团队又对样品在200K的磁滞曲线(M-H Loop)中进行了测量。
从结果上来看,样品呈现出了很弱的铁磁性(也有可能是来自于杂质)。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/f2951110b8bcc16f48112ff9d9c825c0.png)
就目前公布的结果来看,在孙教授和施教授的复现实验中并未看到任何超导迹象。
不过团队还有7种不同的样品,他们还将依次对它们按照上述的步骤进行测量。
依然有待验证
对于这个结果,孙教授在视频中表示只是“初步的”:
不排除这个材料有超导的可能性,还需要进一步的提纯以及各方面的测量。
包括铜的含量等,还是有很大的调控空间。
而就在昨天,韩国团队的研究被曝出一个意外发现,即石英管裂开后才制备出来。
对此,我们与孙教授取得联系进行了沟通:
这个我们团队还没有尝试。
石英管破裂对我们来说有两种情况。第一种是调整工艺,即加入一些氧气;第二种在高温的情况下把样品拿出来淬火,取得较为稳定的相。
不过我认为这些都不是核心的问题,因为我们样品结构分析的结果跟他们是完全一样的。
可能是他们这个操作在样品内部造成了某种很小的结构扭曲等。
One More Thing
随着这项实验的热度逐步升高,有网友整理出了一份全球范围内的“竞赛名单”。
感兴趣的小伙伴们可以关注起来了:

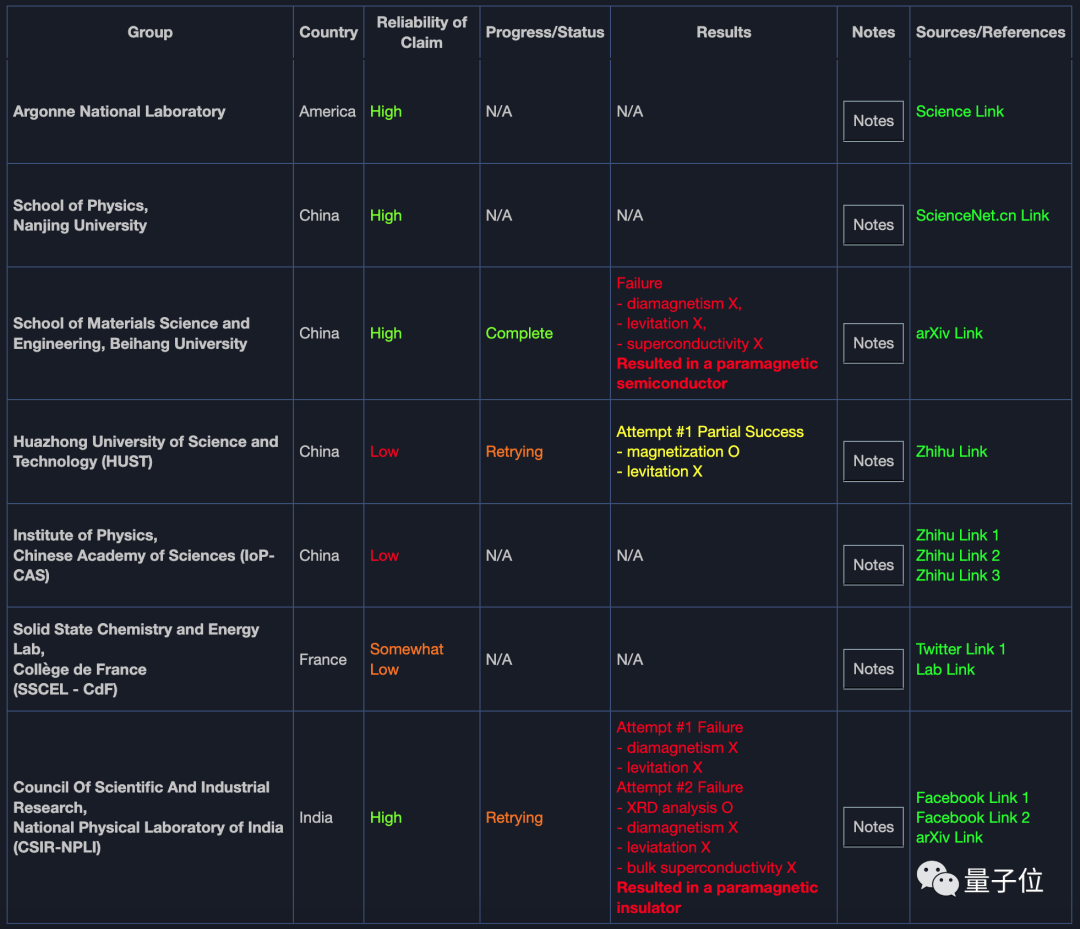

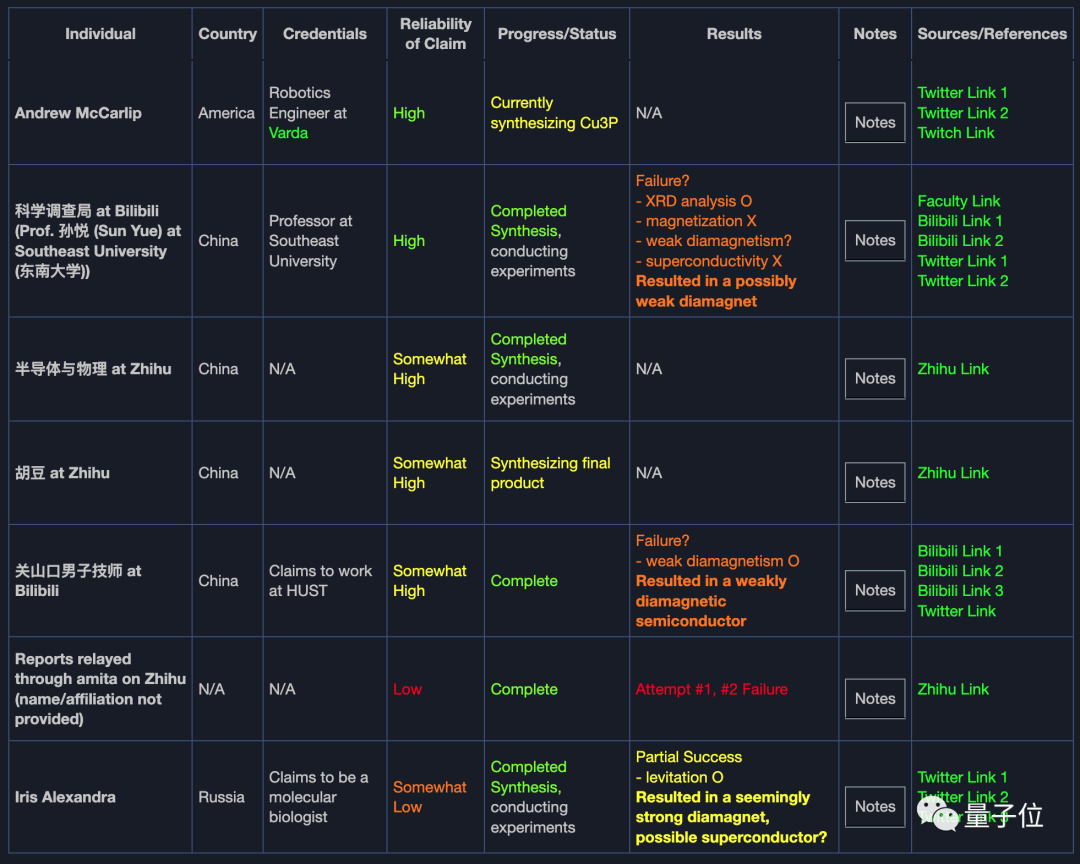

![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/8e9353e296089419349e2c1c395246af.png)
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/67174c05f2d2b44e3fa362883f1dbec5.png)
除此之外,根据每日经济新闻的报道,论文作者之一Hyun-Tak Kim教授表示,经修改后的论文在今日重新在arXiv上发布。
![东南大学教授复现「常温常压超导」全流程来了!初步结果:无超导,弱抗磁](/wp-content/uploads/replace/e505d9543927c0b6cf3a93676193ae84.jpeg)
至于最终结果将何去何从,让子弹再飞一会儿。
参考链接:
[1]https://www.bilibili.com/video/BV1yj41167Xd/?
[2]https://forums.spacebattles.com/threads/claims-of-room-temperature-and-ambient-pressure-superconductor.1106083/page-11?
[3]https://www.zhihu.com/question/614849582
- 商汤科技日日新大模型亮相巴黎,中国AI共赴奥运之约2024-07-26
- 智谱AI版Sora来了!人人免费不限次,有手机就能玩,API也开放了2024-07-26
- Mac装上字节豆包,艾玛!一下变AI PC了!2024-07-22
- 英特尔举办2024网络与边缘计算行业大会,推动边缘AI创新发展2024-07-24
